Sophon Chakcy 插件管理系统使用文档
系统概述
Sophon Chakcy 是一个基于 Sophon SAIL 的插件化目标检测框架，核心是动态插件管理系统，而非具体的检测算法。YOLOv8 仅作为预置的插件示例，系统支持任意检测算法的插件化扩展。
核心特性
- 动态插件加载：运行时根据名称动态加载对应检测器
- 统一配置管理：集中管理所有插件配置
- 资源虚拟化：支持 SQLite VFS 打包模型和配置
- 模块化设计：插件间互相独立，易于扩展和维护
核心架构
sophon_chakcy/
├── get_detector.py # 核心插件管理器
├── __init__.py # 工具函数
└── build.py # 插件打包工具
关键组件解析
1. 插件管理器 (get_detector.py)
def get_detector(name: str, is_vfs: bool = False):
"""核心插件加载函数
Args:
name: 插件名称（在config.json中定义）
is_vfs: 是否从VFS加载资源
Returns:
tuple: (检测器类, 配置字典)
"""
工作原理：
- 根据插件名称查找
config.json中的配置 - 动态导入对应的 Python 模块
- 加载插件配置文件
- 返回检测器类和配置对象
2. 配置文件结构
{
"model_map": {
"yolov8": {
"name": "yolov8",
"module": "YOLOv8.yolov8_detector", # 模块导入路径
"config": "configs/yolov8_config.json" # 插件配置文件
}
}
}
插件接口开发指南
插件接口规范
每个插件必须提供以下接口：
1. 配置类（必需）
from dataclasses import dataclass
from typing import Dict, Any
@dataclass
class PluginConfig:
"""插件配置基类"""
bmodel_path: str
classes: list
@classmethod
def from_dict(cls, data: Dict[str, Any]) -> "PluginConfig":
"""从字典创建配置对象"""
return cls(**data)
2. 检测器类（必需）
class Detector:
"""插件检测器基类"""
def __init__(self, config_dict: Dict[str, Any], is_vfs: bool = False,
vfs_path: str = "./application.svfs", dev_id: int = 0,
conf_thresh: float = 0.25, nms_thresh: float = 0.7):
"""
初始化检测器
Args:
config_dict: 配置字典
is_vfs: 是否使用VFS
vfs_path: VFS文件路径
dev_id: 设备ID
conf_thresh: 置信度阈值
nms_thresh: NMS阈值
"""
self.config = PluginConfig.from_dict(config_dict)
# 其他初始化逻辑...
def detect_single_image(self, image_path: str, output_dir: str = "./results") -> list:
"""单张图像检测接口"""
pass
def detect_images_in_directory(self, input_dir: str, output_dir: str = "./results"):
"""批量图像检测接口"""
pass
创建新插件的完整流程
步骤1：创建插件目录结构
my_detector/
├── __init__.py
├── my_detector.py # 主检测器文件
├── preprocess.py # 预处理模块（可选）
├── postprocess.py # 后处理模块（可选）
└── utils.py # 工具函数（可选）
步骤2：实现检测器类
# my_detector/my_detector.py
import os
import numpy as np
from dataclasses import dataclass
from typing import List, Dict, Any
import sophon_chakcy.sail as sail
from .preprocess import Preprocessor
from .postprocess import Postprocessor
@dataclass
class MyDetectorConfig:
"""自定义检测器配置"""
bmodel_path: str
classes: List[str]
input_size: tuple = (640, 640)
mean: List[float] = None
std: List[float] = None
@classmethod
def from_dict(cls, data: Dict[str, Any]) -> "MyDetectorConfig":
return cls(**data)
class Detector:
"""自定义检测器实现"""
def __init__(self, config_dict: Dict[str, Any], is_vfs: bool = False,
vfs_path: str = "./application.svfs", dev_id: int = 0,
conf_thresh: float = 0.25, nms_thresh: float = 0.7):
# 解析配置
self.config = MyDetectorConfig.from_dict(config_dict)
# 加载模型
if is_vfs:
from sqlite_vfs.core import SQLiteVFS
vfs = SQLiteVFS(vfs_path)
bmodel_bytes = vfs.read_file(self.config.bmodel_path)
bmodel_size = vfs.get_file_info(self.config.bmodel_path)["file_size"]
self.net = sail.Engine(bmodel_bytes, bmodel_size, dev_id, sail.IOMode.SYSO)
else:
self.net = sail.Engine(self.config.bmodel_path, dev_id, sail.IOMode.SYSO)
# 初始化组件
self.preprocessor = Preprocessor(self.config)
self.postprocessor = Postprocessor(
conf_thresh=conf_thresh,
nms_thresh=nms_thresh,
classes=self.config.classes
)
# 其他初始化...
print(f"插件 '{self.__class__.__name__}' 初始化完成")
def detect_single_image(self, image_path: str, output_dir: str = "./results"):
"""实现单图检测逻辑"""
# 1. 读取图像
# 2. 预处理
# 3. 推理
# 4. 后处理
# 5. 返回结果
pass
def detect_images_in_directory(self, input_dir: str, output_dir: str = "./results"):
"""实现批量检测逻辑"""
for img_file in os.listdir(input_dir):
img_path = os.path.join(input_dir, img_file)
self.detect_single_image(img_path, output_dir)
步骤3：创建插件配置文件
// configs/my_detector_config.json
{
"bmodel_path": "models/my_model.bmodel",
"classes": ["cat", "dog", "person"],
"input_size": [640, 640],
"mean": [0.485, 0.456, 0.406],
"std": [0.229, 0.224, 0.225]
}
步骤4：注册插件
修改 config.json 添加新插件：
{
"model_map": {
"yolov8": {
"module": "YOLOv8.yolov8_detector",
"config": "configs/yolov8_config.json"
},
"my_detector": {
"module": "my_detector.my_detector",
"config": "configs/my_detector_config.json"
},
"faster_rcnn": {
"module": "faster_rcnn.detector",
"config": "configs/faster_rcnn_config.json"
}
}
}
步骤5：测试插件
# 使用新插件
python main.py --name my_detector --input ./test.jpg
插件打包与部署
1. 打包工具详解 (build.py)
构建工具执行以下任务：
- 读取配置：解析
config.json中的所有插件配置 - 打包模块：将插件模块打包到 SQLite 模块库
- 打包资源：将模型和配置文件打包到 VFS
- 生成部署包：创建完整的可部署包
2. 打包命令
# 基本打包
python -m sophon_chakcy.build
# 自定义输出路径
python -m sophon_chakcy.build --vfs_path my_app.svfs --mbank_path my_plugins.mbank
# 详细日志
python -m sophon_chakcy.build --verbose
3. 部署结构
部署目录/
├── main.py # 主程序（使用VFS和模块库）
├── application.svfs # 虚拟文件系统
│ ├── config.json
│ ├── configs/yolov8_config.json
│ ├── configs/my_detector_config.json
│ ├── models/yolov8n.bmodel
│ └── models/my_model.bmodel
└── plugins.mbank # Python模块库
├── YOLOv8
├── my_detector
└── faster_rcnn
YOLOv8 示例
配置文件
在 ./config.json 文件中添加对应的配置
{
"file_system": {
"type": "vfs"
},
"vfs": {
"file_path": "./application.svfs"
},
"model_map": {
"yolo_example": {
"name": "yolo_example", # 插件名称
"module": "YOLOv8.yolov8_detector", # Detector 类模块位置
"config": "resources/yolov8_config.json" # 插件配置路径
}
}
}
编写插件配置 resources/yolov8_config.json
{
"bmodel_path": "resources/yolov8s_int8_1b.bmodel", # 模型路径
"classes": [ # 检测类型
...
],
"colors": [ # 边框颜色
[56, 0, 255],
...
]
}
将模型放置在配置对应的路径下，YOLOv8 插件代码可参考 ./YOLOv8 （注意需实现配置类和 Detector 类，且 Detector 所在路径需与 config.json 中的配置保持一致）
测试
执行 download.sh 脚本下载测试图片
./scripts/download.sh
执行测试
python main.py --name yolo_example --input ./resources/datasets/test/3.jpg
结果
[BMRT][bmcpu_setup:406] INFO:cpu_lib 'libcpuop.so' is loaded.
bmcpu init: skip cpu_user_defined
open usercpu.so, init user_cpu_init
[BMRT][load_bmodel:1084] INFO:Loading bmodel from [resources/yolov8s_int8_1b.bmodel]. Thanks for your patience...
[BMRT][load_bmodel:1023] INFO:pre net num: 0, load net num: 1
加载模型: resources/yolov8s_int8_1b.bmodel
模型信息:
输入形状: [1, 3, 640, 640]
输入类型: Dtype.BM_FLOAT32
colors数量: 81
classes类别数: 81
处理图像: ./resources/datasets/test/3.jpg
Open /dev/jpu successfully, device index = 0, jpu fd = 33, vpp fd = 34
图像大小: 854x480
原始检测数量: 11
过滤后数量 (置信度 > 0.25): 11
绘制 11 个检测结果:
--------------------------------------------------------------------------------
检测 1: person | 置信度: 0.9176 | 位置: [ 74, 163, 209, 422] | 大小: 135x 259 | 颜色: [226, 255, 0]
检测 2: person | 置信度: 0.9176 | 位置: [ 728, 142, 849, 472] | 大小: 121x 330 | 颜色: [226, 255, 0]
检测 3: person | 置信度: 0.8510 | 位置: [ 342, 181, 404, 314] | 大小: 62x 133 | 颜色: [226, 255, 0]
检测 4: person | 置信度: 0.8510 | 位置: [ 539, 152, 640, 428] | 大小: 101x 276 | 颜色: [226, 255, 0]
检测 5: skis | 置信度: 0.8196 | 位置: [ 99, 384, 221, 464] | 大小: 122x 80 | 颜色: [132, 0, 255]
检测 6: person | 置信度: 0.8196 | 位置: [ 494, 172, 571, 379] | 大小: 77x 207 | 颜色: [226, 255, 0]
检测 7: skis | 置信度: 0.6078 | 位置: [ 450, 403, 728, 447] | 大小: 278x 44 | 颜色: [132, 0, 255]
检测 8: skis | 置信度: 0.4471 | 位置: [ 439, 370, 588, 403] | 大小: 149x 33 | 颜色: [132, 0, 255]
检测 9: skis | 置信度: 0.3922 | 位置: [ 365, 311, 404, 322] | 大小: 39x 11 | 颜色: [132, 0, 255]
检测 10: car | 置信度: 0.2941 | 位置: [ 1, 215, 33, 248] | 大小: 32x 33 | 颜色: [0, 37, 255]
检测 11: skis | 置信度: 0.2510 | 位置: [ 364, 307, 404, 322] | 大小: 40x 15 | 颜色: [132, 0, 255]
--------------------------------------------------------------------------------

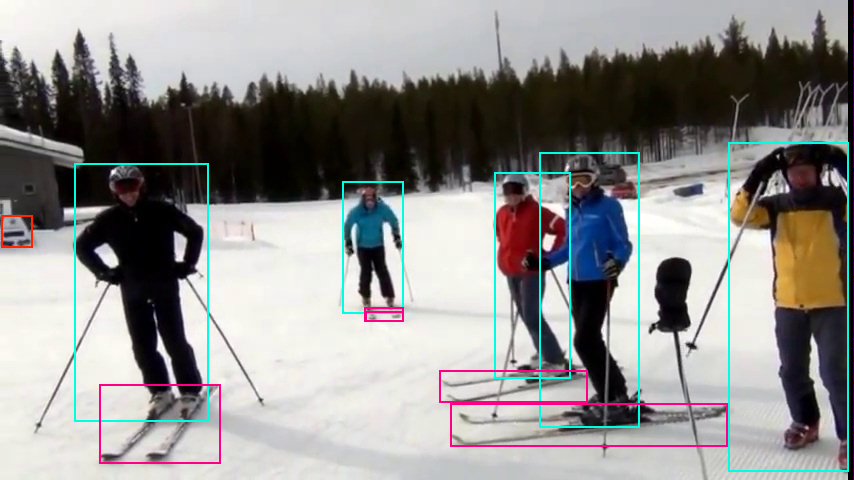

检测结果已保存到: ./detection_results/detected_3.jpg
打包
python -m sophon_chakcy.build
清理旧的构建目录: build
开始构建...
配置文件加载成功
VFS初始化成功: application.svfs
模块打包器初始化成功: plugins.mbank
添加文件失败 config.json: UNIQUE constraint failed: files.path
添加文件: config.json
文件大小: 0.00 MB
数据库文件: application.svfs
导出文件失败 config.json: [Errno 2] No such file or directory: ''
已保存到: config.json
已保存到: application.svfs
配置文件已添加到VFS
打包模块: YOLOv8.yolov8_detector
打包包: YOLOv8 (来自: YOLOv8/__init__.py)
打包模块: YOLOv8.yolov8_detector (来自: YOLOv8/yolov8_detector.py)
打包模块: YOLOv8.postprocess_numpy (来自: YOLOv8/postprocess_numpy.py)
添加文件失败 resources/yolov8_config.json: UNIQUE constraint failed: files.path
添加文件: resources/yolov8_config.json
文件大小: 0.01 MB
数据库文件: application.svfs
导出成功: resources/yolov8_config.json -> resources/yolov8_config.json
已保存到: resources/yolov8_config.json
已保存到: application.svfs
添加文件失败 resources/yolov8s_int8_1b.bmodel: UNIQUE constraint failed: files.path
添加文件: resources/yolov8s_int8_1b.bmodel
文件大小: 11.44 MB
数据库文件: application.svfs
导出成功: resources/yolov8s_int8_1b.bmodel -> resources/yolov8s_int8_1b.bmodel
已保存到: resources/yolov8s_int8_1b.bmodel
已保存到: application.svfs
添加模型文件: resources/yolov8s_int8_1b.bmodel
VFS内容:
FILE: config.json (313 bytes)
FILE: resources/yolov8_config.json (7178 bytes)
FILE: resources/yolov8s_int8_1b.bmodel (11993088 bytes)
复制文件到构建目录...
复制: public/main.py
复制: application.svfs
复制: plugins.mbank
构建成功完成! 输出目录: build
主程序: build/main.py
VFS文件: build/application.svfs
模块库: build/plugins.mbank
./build
部署目录/
├── main.py # 主程序（使用VFS和模块库）
├── application.svfs # 虚拟文件系统（存储配置文件和模型）
└── plugins.mbank # Python模块库
部署
方法一：构建 whl 并在生成环境中安装
uv build
ls dist
(sophon-chakcy) linaro@bm1684:/data/sophon_chakcy$ uv build
Building source distribution...
Building wheel from source distribution...
Successfully built dist/sophon_chakcy-0.1.0.tar.gz
Successfully built dist/sophon_chakcy-0.1.0-py3-none-any.whl
(sophon-chakcy) linaro@bm1684:/data/sophon_chakcy$ ls dist
sophon_chakcy-0.1.0-py3-none-any.whl sophon_chakcy-0.1.0.tar.gz
(sophon-chakcy) linaro@bm1684:/data/sophon_chakcy$
方法二：复制 src/sophon_chakcy 到项目根路径
